水流速度是水利防洪、環保排污、市政排水等領域的關鍵監測參數 —— 汛期河流水速直接關系防洪決策，排污口流速決定污染物排放量核算，灌溉渠道流速影響水資源調配效率。傳統流速測量設備(如旋槳式流速儀、浮標法)存在接觸式測量易受水草纏繞、操作繁瑣、耗時久的缺陷，而電波雷達流速儀憑借非接觸式、便攜化、快速精準的優勢，成為現場流速監測的核心工具。本文將從檢測原理、結構組成、應用場景及發展趨勢四方面，系統解讀這一設備。

　　一、電波雷達流速儀的檢測原理：多普勒效應的非接觸式應用

　　電波雷達流速儀的檢測核心是微波多普勒效應，即當雷達波照射到運動物體(水流中的懸浮物、氣泡等)時，反射波的頻率會隨物體運動速度發生偏移，通過計算頻率偏移量可反向推導水流速度，全程無需接觸水體，適用于復雜工況。

　　具體檢測流程分為三步：

　　1.雷達波發射：儀器內置的微波發射模塊(多采用24GHz K 波段或 10GHz X 波段)向水體表面發射連續調頻微波信號，波長范圍 3-30mm(K 波段波長更短，適合小型化天線，適配手持式設計)，信號覆蓋范圍可通過天線角度調節(通常為 10°-30°，確保聚焦于水流監測區域)。

　　2.信號反射與接收：微波信號遇到水流中的懸浮物(如泥沙顆粒、漂浮雜質)或氣泡時，會產生反射;由于水流攜帶這些反射體運動，反射波頻率會發生偏移(即多普勒頻移)—— 水流朝向儀器運動時，頻率升高;背離儀器運動時，頻率降低。反射信號被儀器的接收天線捕獲，傳輸至信號處理模塊。

　　3.流速計算：信號處理模塊將發射波與接收波的頻率進行對比，計算出多普勒頻移值(Δf)，再結合雷達波入射角度(θ，通常與水體表面呈 30°-60° 夾角)、微波在空氣中的傳播速度(c≈3×10?m/s)，通過公式 v = (c×Δf)/(2×f?×cosθ)(其中 f?為發射波頻率)計算出水流的實際表面流速。

　　該原理的優勢顯著：一是非接觸式測量，避免儀器被水體腐蝕、水草纏繞，也無需阻斷水流(如渠道、管道內測量);二是抗干擾能力強，不受水體顏色、濁度影響，雨天、霧天等惡劣天氣下仍可正常工作;三是響應速度快，單次測量時間可縮短至 1-3 秒，遠快于傳統旋槳式儀器(5-10 分鐘 / 次)。

　　二、電波雷達流速儀的結構組成：緊湊化的功能集成設計

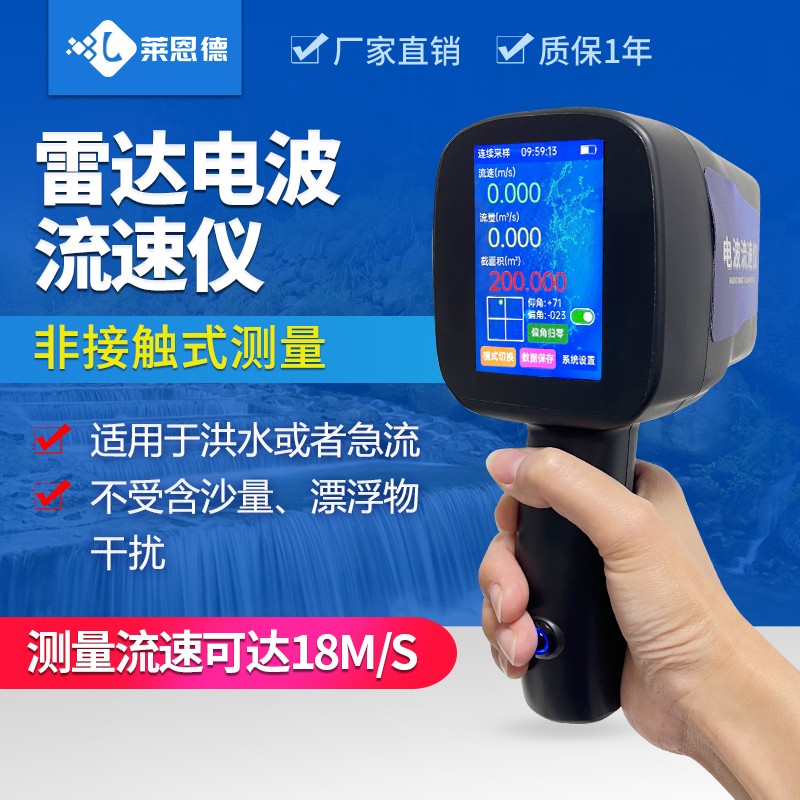

　　電波雷達流速儀需兼顧便攜性與功能完整性，結構圍繞 “發射 - 接收 - 處理 - 顯示 - 供電" 的核心流程設計，各部件高度集成，整體重量通?？刂圃?.5-1.5kg，便于單人手持操作，核心組成包括雷達探測模塊、信號處理模塊、顯示控制模塊及供電模塊。

　　(一)雷達探測模塊：非接觸測量的核心

　　雷達探測模塊是儀器的 “感知端"，負責微波信號的發射與反射信號的接收，核心部件包括：

　　微波發射 / 接收天線：多采用微帶天線(體積小、重量輕，適配手持式設計)，集成發射與接收功能，天線增益通常為 10-15dBi(確保信號覆蓋距離 0.3-50m，滿足近岸、渠道、管道等不同場景測量需求);部分機型配備可調節角度天線，可根據測量距離調整入射角度(θ)，提升流速計算精度。

　　微波振蕩器：產生穩定的24GHz 或10GHz 高頻信號，頻率穩定性誤差≤±10ppm(避免頻率漂移導致流速計算偏差)，支持連續調頻模式(FMCW)，增強信號抗干擾能力。

　　(二)信號處理模塊：流速計算的 “大腦"

　　信號處理模塊負責將接收的微弱反射信號轉化為流速數據，核心部件為專用多普勒信號處理器(如 TI 的 CC2530 芯片或定制化 FPGA 芯片)，功能包括：

　　信號放大與濾波：將接收的微伏級反射信號放大至伏級，同時通過帶通濾波器(中心頻率與發射波頻率一致)濾除環境干擾信號(如風聲、電磁噪聲);

　　頻移計算：通過數字信號處理(DSP)技術對比發射波與接收波的頻率差，精準計算多普勒頻移 Δf，計算精度可達 ±0.1Hz;

　　流速修正：內置角度補償算法(根據天線入射角度 θ 自動修正)、環境溫度補償算法(溫度變化影響微波傳播速度，通過傳感器實時修正)，確保流速測量誤差控制在 ±2%(滿量程)以內，部分機型可支持流速范圍 0.1-15m/s，覆蓋從溪流到洪水的不同流速場景。

　　(三)顯示控制模塊：人機交互的便捷窗口

　　顯示控制模塊需適配戶外操作場景，設計注重簡潔性與可讀性，核心部件包括：

　　觸控顯示屏：采用 2.4-5 英寸工業級觸控屏，分辨率 320×240 以上，支持陽光下可視(亮度≥500cd/m2)，可實時顯示流速值、測量時間、電池電量、入射角度等參數;

　　操作按鍵：配備實體快捷鍵(如 “測量 / 暫停"“數據存儲"“單位切換")，避免觸控屏在濕手或戴手套時操作失靈，支持流速單位切換(m/s、km/h、ft/s);

　　數據存儲：內置 Flash 存儲芯片，可存儲 10000 條以上測量數據(含時間戳)，支持通過 USB 接口導出數據(格式為 Excel 或 CSV)，便于后續分析。

　　(四)供電模塊：戶外續航的保障

　　針對戶外無電源場景，供電模塊采用高容量鋰電池設計：

　　電池規格：通常配備 3.7V/2000-5000mAh 鋰電池，單次充電可連續測量 500-1000 次(按每次測量 3 秒計算，續航時間 8-15 小時);

　　充電與保護：支持 USB 快充(2 小時內充滿)，內置過充、過放、短路保護電路，適應 - 20℃-60℃的工作溫度范圍(滿足高寒、高溫地區戶外使用)。

　　三、電波雷達流速儀的應用領域：現場快速監測的多場景適配

　　電波雷達流速儀憑借便攜性與非接觸優勢，廣泛應用于水利、環保、市政、農業等領域的現場流速監測，解決傳統設備難以應對的復雜場景需求。

　　(一)水利領域：防汛應急與水文普查

　　水利是儀器最核心的應用場景，重點用于流速快速監測與洪水預警：

　　汛期應急監測：暴雨洪澇期間，防汛人員可攜帶儀器在河岸、橋梁等安全位置，快速測量河流水速(1-3 秒 / 點)，結合水位數據計算過流能力，判斷洪水等級(如某流域汛期，工作人員 1 小時內完成 5 個斷面的流速測量，為堤壩加固決策提供數據支撐);

　　中小河流水文普查：針對傳統水文站覆蓋不到的中小河流，儀器可實現 “即到即測"，無需搭建測量平臺，降低普查成本(如某省水文局用其完成 200 余條中小河流的流速普查，效率較傳統方法提升 5 倍);

　　水庫泄洪監測：監測水庫泄洪洞、溢洪道的出口流速，避免流速過快沖刷下游河道，保障水利工程安全。

　　(二)環保領域：排污口流速與污染物核算

　　環保部門利用儀器監測排污口流速，精準核算污染物排放量：

　　工業排污口監測：在企業污水排放口(如化工、印染廠)，儀器非接觸測量污水流速(避免污水腐蝕設備)，結合排污口截面積計算流量，再乘以污染物濃度(如 COD、氨氮)，得出污染物排放量，判斷是否符合《污水綜合排放標準》(GB 8978-1996);

　　河道水質監測：測量河流、湖泊的流速，分析水體流動對污染物擴散的影響(如某湖泊藍藻爆發時，通過流速監測判斷藍藻遷移路徑，輔助制定打撈方案)。

　　(三)市政領域：排水管網與海綿城市建設

　　市政工程中，儀器用于排水管網流速監測與海綿城市效果評估：

　　排水管網檢測：在雨水井、排水管道出口，測量雨水流速與流量，判斷管網是否堵塞(如某城市汛期前，用儀器檢測 100 余個雨水井，發現 20 處流速異常點，及時疏通避免內澇);

　　海綿城市監測：監測海綿設施(如透水鋪裝、生物滯留池)的雨水徑流流速，評估其滯水、排水效果(如某海綿城市試點區域，通過流速對比，發現透水鋪裝可使地表徑流流速降低 60%)。

　　(四)農業領域：灌溉渠道流速與水資源調配

　　農業灌溉中，儀器用于渠道流速監測，優化水資源利用：

　　農田灌溉監測：在灌溉渠道(如 U 型渠、梯形渠)，儀器快速測量水流速，計算灌溉流量，避免水資源浪費(如某灌區用其調整渠道閘門開度，使灌溉流量匹配農田需求，節水率提升 15%);

　　水土流失監測：在坡耕地的排水溝，測量水流速，判斷水土流失程度(流速越快，水土流失風險越高)，輔助制定水土保持措施。

　　四、電波雷達流速儀的發展趨勢：更精準、智能、多功能的技術突破

　　隨著物聯網、AI 技術的發展，電波雷達流速儀正朝著 “高精度、智能化、多功能集成" 方向升級，進一步拓展應用邊界。

　　(一)測量精度提升：抗干擾技術優化

　　未來儀器將通過算法與硬件改進降低環境干擾：一是采用多頻段雷達融合技術(如同時集成 K 波段與 X 波段)，K 波段用于近距離高精度測量，X 波段用于遠距離抗干擾測量，自動切換適配不同場景;二是引入AI 干擾抑制算法，通過機器學習識別風噪、水面波紋、漂浮物等干擾信號，自動過濾異常數據(如風吹導致的水面波動，算法可識別并剔除，使流速測量誤差從 ±2% 降至 ±1.5% 以內)。

　　(二)智能化升級：自動分析與數據互聯

　　智能化成為核心發展方向：一是自動斷面測量，儀器集成 GPS 定位模塊，可自動記錄測點位置，結合多個測點的流速數據，生成斷面流速分布圖，無需人工計算;二是數據實時傳輸，支持藍牙、4G/5G 聯網，測量數據可實時上傳至水利、環保監管平臺(如某省環保廳搭建的排污監測平臺，可實時接收現場儀器上傳的流速數據，實現排污動態監管);三是語音交互與指導，內置語音模塊，通過語音提示操作步驟(如 “請調整天線角度至 45°")，降低非專業人員的操作門檻。

　　(三)多功能集成：流速 - 水位 - 流量一體化

　　當前儀器多僅測流速，未來將集成更多參數監測：一是集成水位測量功能，通過雷達波同時測量水面到儀器的距離(即水位)，結合流速與斷面面積自動計算流量(無需額外攜帶水位計);二是新增水溫監測，內置溫度傳感器，測量水溫(水溫影響水體密度與流速，可用于修正流速數據);三是視頻輔助功能，配備微型攝像頭，拍攝水流場景，輔助判斷反射體分布(如確認水流中是否有足夠懸浮物，確保測量有效性)。

　　(四)便攜化：更小體積與更長續航

　　針對戶外長時間作業需求，儀器將進一步輕量化與長續航：一是微型化設計，采用更緊湊的芯片與天線(如 MEMS 微機電系統天線)，體積縮小至當前的 1/2.重量控制在 0.3kg 以內，便于單手長時間操作;二是續航升級，采用石墨烯鋰電池，容量提升至 8000mAh，單次充電可連續測量 2000 次以上，滿足全天戶外作業需求;三是耐用性增強，外殼采用 IP67/IP68 防水等級(可短時間浸水)，適應暴雨、涉水等惡劣環境。

　　電波雷達流速儀作為現場流速監測的 “便攜利器"，其非接觸式測量原理突破了傳統設備的場景限制，緊湊化結構適配戶外作業需求，在水利防汛、環保監測、市政工程等領域發揮著不可替代的作用。未來，隨著精度提升、智能化升級與多功能集成，該儀器將更高效地應對復雜監測場景，為水資源管理、環境保護、防災減災提供更精準的現場數據支撐，推動相關行業向數字化、高效化方向發展。
